SJ3016型交通信號燈檢測器是一款集中式燈信號檢測器，配置2個串行數據通信接口，可實時采集16路交流220V輸入的信號燈狀態，亦可由串口1（RS-485總線/RS-232-C三線標準）對接交通信號控制機采集燈信號狀態，檢測結果通過串口2（RS-485總線）發送至路口電子警察系統各個方向的前端設備。

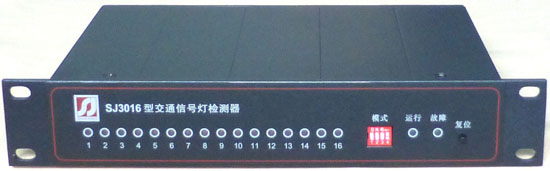

SJ3016基于高可靠性和低功耗設計，寬電壓范圍可靠檢測，交流220V供電，內置2路隔離工作電源，對外接口全光電隔離，配備硬件看門狗電路和電源電壓檢測復位電路，保證設備長期運行的穩定性。前面板提供運行、故障、16路信號燈狀態顯示LED和復位按鈕，4位DIP開關可設置工作模式。后面板8位DIP開關用于設置串口1接口標準、波特率和通信規約。
該產品為本公司自主研發生產，檢測準確、配置靈活、性能可靠、價格合理，適用于電子警察系統（闖紅燈自動記錄系統）。
⑴檢測容量：16路燈信號交流220V輸入；
⑵信號燈電壓檢測范圍：交流160V~264V；
⑶檢測回路輸入阻抗：〉300 kΩ；
⑷響應時間：≤30ms；
⑸串行數據通信接口：2個
串口1用于與交通信號控制機對接，按通信規約實時接收路口各方向信號燈狀態，接口標準可選擇：RS-232三線標準或RS-485總線，數據格式（1-起始位，8-數據位，1-停止位，N-無校驗），波特率19.2K/9.6KBPS（其它波特率可定制）；
串口2用于與路口電子警察系統前端設備對接，實時發送各方向信號燈狀態，接口標準為RS-485總線，數據格式（1-起始位，8-數據位，1-停止位，N-無校驗），波特率9.6K/4.8K/2.4K/1.2Kbps；
⑹顯示：面板提供1個運行指示（綠色LED），1個故障指示（黃色LED）和16個信號燈狀態指示（紅色LED）；
⑺供電電源：交流220V±15%，50±2Hz，額定功率≤3W；
⑻工作電源：2路隔離電源，內部9V/230mA,隔離9V/100mA；
⑼工作環境：工作溫度-20℃~+65℃，儲存溫度：-40℃~+85℃，
相對濕度：最大95%（無冷凝）；
⑽外形尺寸：219（寬）X34（高）X130（深）mm；
⑾重量：約1.5Kg。
接線
檢測器后面板配置7個接線端子，具體定義如下：
X1（PWR，3芯）：檢測器交流供電電源端子；
X2（LG1I，5芯）：燈組1信號燈4路單相交流電壓輸入端子，中線共用；
X3（LG2I，5芯）：燈組2信號燈4路單相交流電壓輸入端子，中線共用；
X4（LG3I，5芯）：燈組3信號燈4路單相交流電壓輸入端子，中線共用；
X5（LG4I，5芯）：燈組4信號燈4路單相交流電壓輸入端子，中線共用；
X6（SIO1，3芯）：串口1端子，可選RS-485總線或RS-232-C三線標準，
與交通信號控制機對接；
X7（SIO2，2芯）：串口2端子，RS-485總線標準，與路口前端設備對接。
面板顯示
⑴運行指示LED（“運行”，綠色）
系統正常運行時閃爍，加電或復位后檢測器進入自檢程序：
? 內部自檢正常-閃爍
? 內部自檢故障-常滅
⑵故障指示LED（“故障”，黃色）
? 正常運行-常滅
? 燈檢或接口故障-常亮
⑶交通信號燈狀態指示LED（“燈1~燈16”，紅色）
? 交通信號燈點亮時-常亮
? 交通信號燈熄滅時-常滅

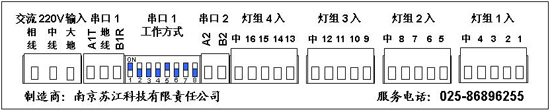

后面板示意圖
