SJ1500是專為城市道路和高速公路交通事件檢測及交通流參數采集而設計的系統。通過分布于車道的環形感應線圈監測點，實時檢測、處理、存儲、上傳采集數據，并可按預先設定的時間間隔提供準確的車流量、時間占有率、車頭距、車輛速度等交通數據，系統配置RS-232-C或RS-485或以太網網絡等多種通信接口供用戶選擇，可適應不同道路通訊條件要求，具有備電切換控制功能。系統基于嵌入式工業級高可靠性設計，滿足全天候氣象環境下使用。

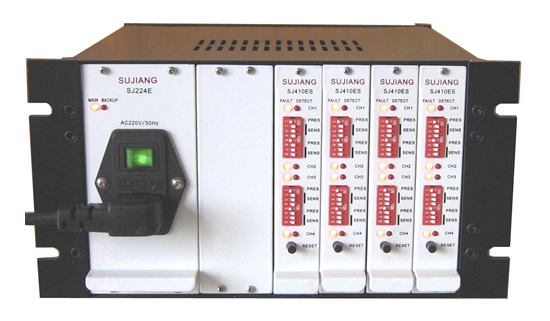

系統由SJ410ES型四通道歐標車輛檢測卡、SJ224E電源模塊和SJ010E處理模塊等三部分組成，各模塊集成在一個寬10英寸高3U的機箱內。現場應用時可將本系統與電控單元、接線端子，備電電池組等裝入戶外19英寸標準機柜。
用途：高速公路交通流量統計、信號燈控制以及公路車輛智能監測記錄等系統。
(1)測速范圍：1~250km/h；
(2)測速精度：>95%；
(3)時間占有率精度：≥95%；
(4)計數精度：≥99%；
(5)電感量自調諧范圍：30~1000uH，Q值≥5；
(6)頻率范圍：30KHz~160KHz，4級可調,實際工作頻率取決于線圈幾何尺寸；
(7)靈敏度(-ΔL/L)：0.02%~1.28%，面板3位DIP開關7級可調；
(8)數據上傳周期：10s、30s、1min、5min、10min、30min、1h，以數據塊方式
上傳；
(9)數據存儲時間：10天（按1min間隔，16通道/8車道）；
(10)數據通信接口：RS-232-C/RS-485/網口，現場RS-232-C監控接口；
(11)串行數據通信接口波特率：300~115200BPS，網絡接口：10M/100M自適應；
(12)工作環境：工作溫度-20℃~+65℃，儲存溫度：-40℃~+85℃，
相對濕度：最大95%（無冷凝）；
(13)機箱尺寸：262（W）*134（H）*221（D）mm，外殼防護等級：IP53；
(14)平均無故障時間：≥10000h。
SJ1500戶外機柜
(1)標準19英寸金屬機柜，可根據用戶要求配置各種模塊；
(2)供電電源：AC220V±20%，50±2Hz；
(3)備用電源：DC12V（可選）；
(4)插槽位置：
1X電源模塊SJ224E
1X處理模塊SJ010E
4X車輛檢測卡SJ410ES
(5)包含配置：電控單元，接線端子，走線槽；
(6)車輛檢測卡連接器標準：DIN42612-B型；
(7)防雷擊保護：電源輸入端和信號輸入端均具有良好的防護措施；
(8)機柜外殼防護等級：IP62。
參照產品用戶手冊，檢測系統的具體安裝過程大致如下：
(1)連接空機箱背板上的各種接線：地感線圈饋線輸入、檢測輸出、串口通信、交流
電源輸入，直流備用電源輸入（如果系統中設計）和大地線；
(2)插入電源模塊（SJ224E），接通交流220V，測試背板工作電源電壓24VDC；
(3)逐塊插入車輛檢測卡（SJ410ES），設定工作模式后，加電測試檢測性能及輸出；
(4)插入處理模塊（SJ010E），設置模式后加電測試工作狀態及通信功能；
(5)斷電后規整走線，檢查系統工作模式及各部分連接的可靠性；
(6)再次加電進行系統聯調。

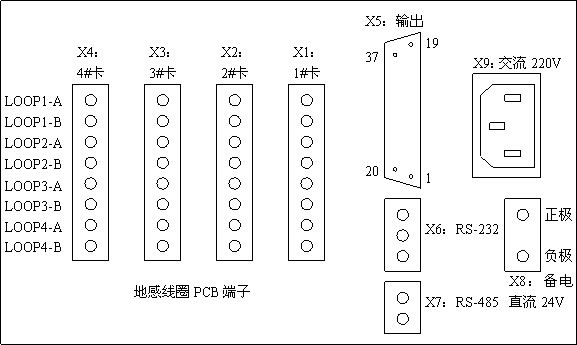

SJ1500ES背板接線端子示意圖

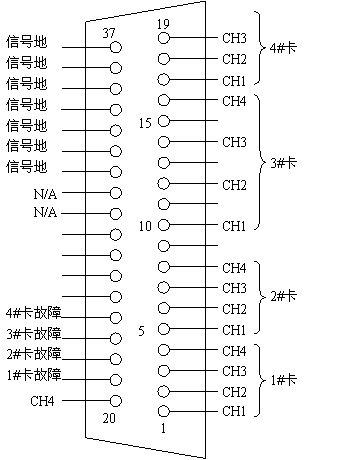

SJ1500ES背板DB37（孔式）接線定義
