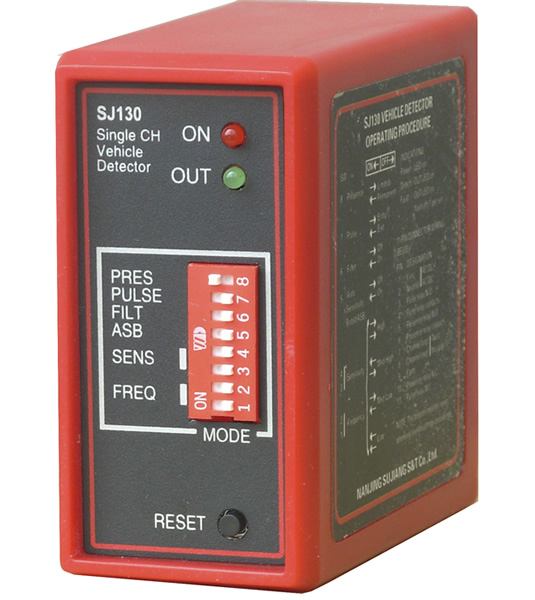

SJ130是一款單通道、智能型電感線圈式車輛檢測器，當車輛經過埋設在路面下方的感應線圈時磁感應量會發生變化，檢測器便能檢測到車輛的存在。SJ130分為停車型（P/PR型）、交通型（T/TR型）和稱重型（G/GR型）。
SJ130基于工業級高可靠性設計，采用高性能微處理器、高穩定度振蕩器，內置工作電源電壓檢測及看門狗復位電路，具有頻率自適應和完全環境自動跟蹤補償，線圈輸入端多重保護防止電涌干擾等功能，保證檢測器長期穩定運行。
面板LED指示各種工作狀態，DIP開關選擇工作模式，包括：存在方式、脈沖輸出方式、過濾器、自動靈敏度提升、通道靈敏度級別和頻率級別。面板配置復位按鈕。檢測輸出I/O口可選電磁式繼電器或光電固態器件，XR型串口輸出接口可選RS-485總線或RS-232C三線標準，數據通信協議另行提供。
該產品為本公司自主研發生產，功能齊全、性能優異、運行穩定、價格合理，廣泛適用于停車場管理，高速公路收費站、信號燈控制、動態稱重、電子警察，交通流量統計及工業生產過程控制等系統。
功能參數
⑴配置: 單通道檢測能力；
⑵電感量自調諧范圍：20~1000uH，Q值≥5；
⑶饋線長度：最長可達350m，每米至少雙絞20次；
⑷靈敏度(-ΔL/L)：0.02%~0.5%，面板2位DIP開關4級可調；
⑸線圈工作頻率范圍：30~160KHz（面板2位開關4級可調），實際工作頻率 取決于線纜材質，線圈幾何形狀及尺寸、
匝數和饋線長度等參數；
⑹響應時間：P、G型80ms±5ms, T型32ms±2ms；
⑺存在方式：面板1位開關可選，
P型：永久存在或有限存在（30分鐘）；
T型：有限存在（4分鐘）或（20秒）；
G型：有限存在（30分鐘）或（20秒）；
⑻自動靈敏度提升：面板1位開關可選，允許時自動提升釋放靈敏度；
⑼輸出配置：2路輸出， 繼電器方式：繼電器1-存在輸出，繼電器2-脈沖輸出；
固態方式：SSD1-存在輸出，SSD2-脈沖輸出；
⑽漂移補償率：以每分鐘約0.1%（ΔL/L）的比率對環境進行自動跟蹤補償；
⑾串行數據通信接口：xR型可選RS-485總線或RS-232C三線標準，
波特率9600/19200bps可選；
⑿運行模式：①存在方式：永久存在/有限存在可選，或長存在/短存在可選；
②脈沖輸出方式：進入/離開時；
③過濾器：禁止/允許（2秒延時）；
④自動靈敏度提升功能：禁止/允許；
⒀輸出脈沖寬度：約為150ms（可定制250ms）；
⒁顯示：面板提供1個電源指示LED（ON，紅色），
1個通道狀態指示LED（OUT，綠色）：
①正在調諧-常亮；
②釋放狀態（未檢出）-常滅；
③觸發狀態（檢出）-常亮；
④故障狀態-長亮短滅（具有故障記憶功能，需手動復位清除）；
⒂線圈輸入端電涌保護：獨立氣體放電管、隔離變壓器、齊納管等多重保護；
⒃輸出器件 ①電磁式繼電器：提供公共觸點、常開觸點（N/O）和常閉觸點（N/C）輸出，觸點率5A @220VAC；
②固態器件：光電耦合器（有極性）或光電繼電器（無極性）。
電氣參數
供電電源：220VAC±15%，48~60Hz (SJ132)，最大1.5VA；
12/24VAC/DC±15%(SJ134)；
110VAC±15%，48~60Hz(SJ131)。
環境參數
工作環境：工作溫度：-20℃~+65℃，儲存溫度：-40℃~+85℃，
相對濕度：最大95%（無冷凝）。
機械參數
⑴材料：ABS工程塑料；
⑵外形尺寸：76（H）X40（W）X78（D）mm；
⑶安裝：支架或DIN導軌插座；
⑷連接器：后面板單個11芯插頭（86CP11標準）。
檢測器安裝過程：先將86CP11標準11孔插座安裝至機箱內35mm工業導軌上，按引腳定義接線并檢查無誤后，將檢測器按連接器指引方向插入插座。
產品面板示意圖：
 |
 |
 |
| 前面板 | 后面板 | 側視圖 |
后面板連接器引腳定義（86CP11）：
|
序號 |
顏色 |
名 稱 |
定義（P/T/G型） |
定義（PR/TR/GR型） |
|
1 |
紅 |
Live |
220VAC-L或12/24VDC+ |
220VAC-L或12/24VDC+ |
|
2 |
黑 |
Neutral |
220VAC-N或12/24VDC- |
220VAC-N或12/24VDC- |
|
3 |
白 |
Pulse relay N/O 或SSD2+或A/TX |
脈沖繼電器常開點 或SSD2+ |
A線（RS-485） 或TX線（RS-232C） |
|
4 |
藍 |
Pulse relay COMM 或SSD2-或B/RX |
脈沖繼電器公共點 或SSD2- |
B線（RS-485） 或RX線（RS-232C） |
|
5 |
黃 |
Presence relay N/O 或SSD1+ |
存在繼電器常開點 或SSD1+ |
存在繼電器常開點 或SSD1+ |
|
6 |
棕 |
Presence relay COMM 或SSD1- |
存在繼電器公共點 或SSD1- |
存在繼電器公共點 或SSD1- |
|
7 |
藍 |
Channel loop |
通道線圈饋線入， 每米至少絞合20次 |
通道線圈饋線入， 每米至少絞合20次 |
|
8 |
藍 |
Channel loop |
||
|
9 |
綠 |
Earth |
大地線 |
大地線 |
|
10 |
黃 |
Presence relay N/C |
存在繼電器常閉點 |
存在繼電器常閉點 |
|
11 |
白 |
Pulse relay N/C |
脈沖繼電器常閉點 |
串口信號地線（RS-232C） |
感應線圈規格：
線材型號，線圈尺寸、匝數根據應用場合和檢測對象的不同而有所區別，詳細請見產品用戶手冊或相關技術文章。
