SJ304型交通信號燈檢測器是一款實時采集道路交叉路口信號燈狀態，并將檢測結果由I/O口和串行數據通信接口輸出給上位機的檢測器。采用高可靠性和低功耗設計，交流220V供電，配備硬件看門狗電路和電源電壓檢測復位電路，保證長期穩定運行。SJ304分為A型和B型。
面板提供LED工作狀態指示，內部DIP開關可設定檢測器工作模式、方向、地址及串行數據通信接口標準及波特率，具有復位按鈕。I/O口均為光電隔離。
提供TTL電平數字量輸入接口，可用于轉接車輛檢測器電平輸出，并加入串行數據通信協議。
用途：闖紅燈自動記錄系統（電子警察系統）。
(1)供電電源：AC220V±15%，50±2Hz，1.5W；
(2)信號燈檢測容量：4車道交流220伏紅綠燈信號；
(3)信號燈檢測輸出接口：A型-4路信號燈檢測結果，TTL電平；B型-無；
(4)數字量輸入接口：可轉接車輛檢測器TTL電平輸出，
A型-4路（每車道雙線圈時，帶載2車道或每車道單線圈時，帶載4車道）；
B型-8路（每車道雙線圈時，帶載4車道或每車道單線圈時，帶載8車道）；
(5)數據通信接口：RS-232標準三線串行口或RS-485總線，
波特率38.4kbps/19.2kbps可選，
數據格式（1-起始位，8-數據位，1-停止位，N-無校驗）；
(6)顯示：面板提供1個運行指示LED（綠色），4個信號燈狀態指示LED（紅色）；
(7)工作電源：內部5VDC/83mA,隔離5VDC/83mA；
(8)外形尺寸：145（L）X90（W）X40（H）mm；
(9)工作環境：工作溫度-20℃~+65℃，儲存溫度：-40℃~+85℃，
相對濕度：最大95%（無冷凝）；
(10)重量：約0.5Kg；
(11)安裝：NS 35/7.5 mm 導軌。

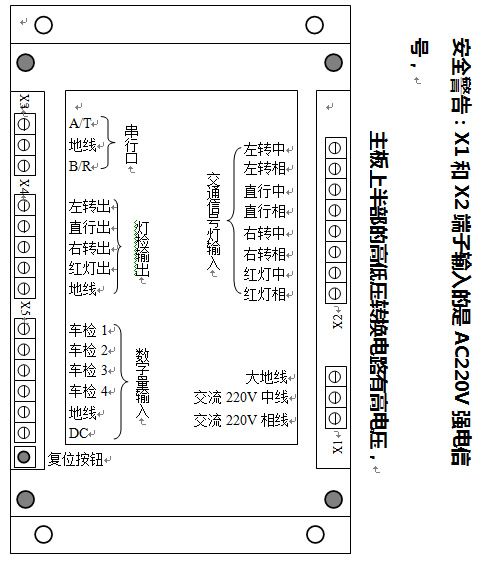

檢測器安裝過程：先將安裝至機箱內35mm工業導軌上，按圖接線并檢查無誤后，即可加電運行。

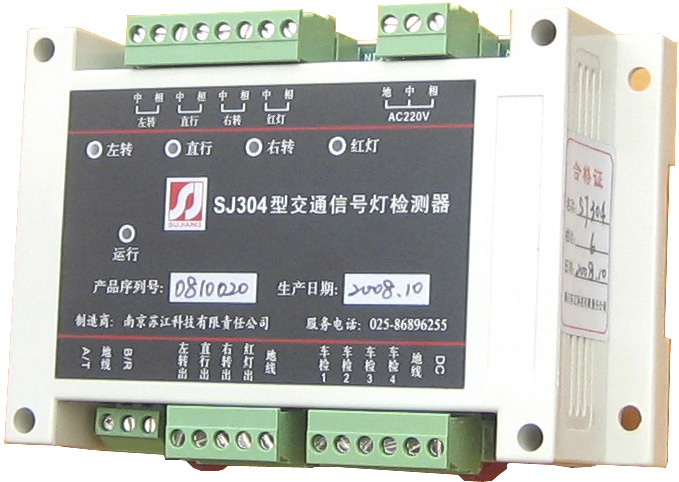

產品面板示意圖：
注：B型可帶載8路數字量輸入，參照A型接線圖，只是將其中X4端子由“燈檢輸出”改為第二組“數字量輸入”，順序為自上至下：車檢5，6，7，8，地線。
