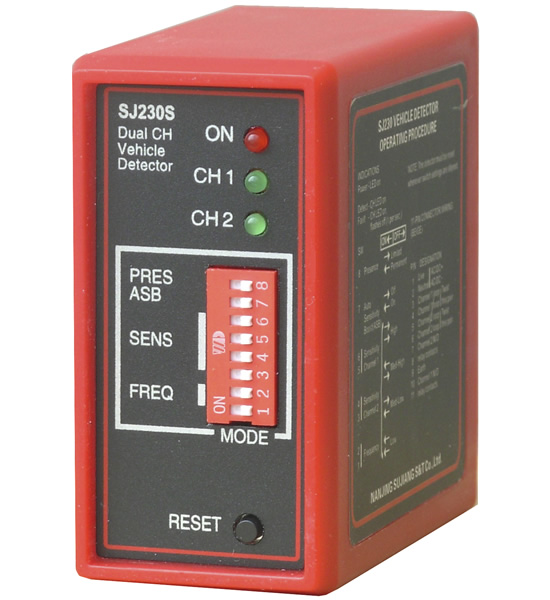

SJ230S是一款雙通道、測速型電感線圈式車輛檢測器，當車輛經過埋設在路面下方的感應線圈時磁感應量會發生變化，檢測器便能快速檢測到通過車輛，可供測速系統使用。
SJ230S基于工業級高可靠性設計，采用高性能微處理器、高穩定度振蕩器和通道順序掃描技術，內置工作電源電壓檢測及看門狗復位電路，具有頻率自適應和完全環境自動跟蹤補償，線圈輸入端多重保護防止電涌干擾等功能，保證檢測器長期穩定運行。面板LED指示各種工作狀態、DIP開關選擇工作模式，包括：存在方式、自動靈敏度提升、通道靈敏度級別和頻率級別。面板配置復位按鈕。檢測輸出I/O口為光電隔離固態器件，SR型配置串口數據通信接口，可選RS-485總線或RS-232C三線標準。
該產品為本公司自主研發生產，功能強大、性能優異、運行穩定、價格合理，廣泛適用于高速公路、城市內環、快速繞城公路、橋梁、隧道等特殊限速路段的車速測量等監控記錄系統。
功能參數
⑴配置: 兩通道檢測能力，采用通道順序采樣技術，有效消除線圈間串擾；
⑵電感量自調諧范圍：20~1000uH，Q值≥5；
⑶饋線長度：最長可達350m，每米至少雙絞20次；
⑷靈敏度(-ΔL/L)：0.02%~1.04%，面板4位DIP開關16級可調；
⑸線圈工作頻率范圍：30~160KHz（面板2位開關4級可調），實際工作頻率 取決于線纜材質，線圈幾何形狀及尺寸、匝數和饋線長度等參數；
⑹響應時間：16ms±1ms；
⑺有限存在時間：4分鐘或20秒，面板1位開關可選（其它時間可向工廠定制）；
⑻自動靈敏度提升：允許或禁止，面板1位開關可選，允許時自動提升釋放靈敏度；
⑼輸出配置：每通道1路光電隔離固態器件（SSD）存在輸出；
⑽漂移補償率：以每分鐘約0.24%（ΔL/L）的比率對環境進行自動跟蹤補償；
⑾串行數據通信接口：SR型可選RS-485總線或RS-232C三線標準，
波特率為9600/19200bps可選；
⑿顯示：面板提供1個電源指示LED（ON），
2個通道狀態指示LED（CH1和CH2）；
⒀線圈輸入端電涌保護：獨立氣體放電管、隔離變壓器、齊納管等多重保護。
電氣參數
供電電源：220VAC±15%，48~60Hz (SJ232S)，最大1.5VA； 12/24VAC/DC±15%(SJ234S)； 110VAC±15%，48~60Hz(SJ231S)。
環境參數
工作環境：工作溫度：-20℃~+65℃，儲存溫度：-40℃~+85℃，
相對濕度：最大95%（無冷凝）。
機械參數
⑴材料：ABS工程塑料；
⑵外形尺寸：76（H）X40（W）X78（D）mm；
⑶安裝：支架或DIN導軌插座；
⑷連接器：后面板單個11芯插頭（86CP11標準）。
檢測器安裝過程：先將86CP11標準11孔插座安裝至機箱內35mm工業導軌上，按引腳定義接線并檢查無誤后，將檢測器按連接器指引方向插入插座。

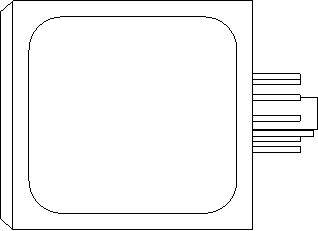

產品面板示意圖：
 |
 |
 |
| 前面板 | 后面板 | 側視圖 |
后面板連接器引腳定義（86CP11）：
|
序號 |
顏色 |
名 稱 |
定 義（S型） |
定 義（SR型） |
|
1 |
紅 |
Live |
220VAC-L或12/24VDC+ |
220VAC-L或12/24VDC+ |
|
2 |
黑 |
Neutral |
220VAC-N或12/24VDC- |
220VAC-N或12/24VDC- |
|
3 |
藍 |
Channel1 loop |
通道1線圈饋線入， 每米至少絞合20次 |
通道1線圈饋線入， 每米至少絞合20次 |
|
4 |
藍 |
Channel1 loop |
||
|
5 |
黃 |
Channel2 loop |
通道2線圈饋線入， 每米至少絞合20次 |
通道2線圈饋線入， 每米至少絞合20次 |
|
6 |
黃 |
Channel2 loop |
||
|
7 |
棕 |
Channel2 SSD2+ 或A/T |
通道2輸出SSD2+ |
A線（RS-485）或TXD線（RS-232-C） |
|
8 |
棕 |
Channel2 SSD2- 或B/R |
通道2輸出SSD2- |
B線（RS-485）或RXD線（RS-232-C） |
|
9 |
綠 |
Earth |
大地線 |
大地線 |
|
10 |
白 |
Channel1 SSD1+ |
通道1輸出SSD1+ |
通道1輸出SSD1+ |
|
11 |
白 |
Channel1 SSD1- |
通道1輸出SSD1- |
通道1輸出SSD1-或串口信號地 |
感應線圈規格：
線材型號，線圈尺寸、匝數根據應用場合和檢測對象的不同而有所區別，詳細請見產品用戶手冊或相關技術文章。
