1  概述
　　

　　目前電子警察系統（卡口式電子警察）中常見的道路形式為單向2/3/4車道，每條車道敷設前、后2個環形地感線圈并配置相應數量的車輛檢測器用于車輛檢測；單向一般至少配置2~3個交通信號燈燈組，亦可按車道分設信號燈組，每個燈組包含紅、黃、綠三頭燈，配置相應型號的分散式交通信號燈檢測器用于信號燈檢測，實現路口單向模塊化前端信息采集。

2  主要設備功能


2.1 高清相機
　　電警系統中常用高清相機的抓拍觸發方式可分為串口觸發、并口觸發或串并兼容觸發，像素分辨率從140萬、200萬、500萬甚至800萬。本文以每車道配置一臺200萬像素相機為例加以描述，若選用更高像素的相機可一機多車道。

?串口觸發-相機提供串行觸發接口（RS-485總線/RS-232C三線標準），一般建議采用RS-485總線，線纜數量少施工簡單、傳輸距離遠、抗干擾能力強、手拉手方式可連接多臺相機。RS-232C傳輸距離有限（<30米）、抗干擾能力較差，可用于現場調試，實際使用時最好用接口轉換器轉換為RS-485方式。相機與前端設備之間的數據交換采用約定數據通信協議。車檢并口輸出經由燈檢測器并口輸入轉接，與燈檢結果一起按數據通信協議打包發送至高清相機或上位機。

?并口觸發-相機提供并行觸發接口（電平/開關量方式），包括：使能信號和觸發信號，線纜數量多施工復雜，抗干擾能力較差，須注意硬件接口形式和信號邏輯。燈檢輸出（使能）和車檢輸出（觸發）分別接入相機。

?配置軟件應具有車道號、線圈號及信號燈編號等選擇功能。

2.2 分散式交通信號燈檢測器
　　可直接采集單向最多4路交流輸入的實時信號燈狀態。A型輸出4路燈檢信號，可轉接4路車檢輸入，提供1個上傳串口；B型無燈檢輸出，可轉接8路車檢輸入，提供1個上傳串口。按協議發送數據。

2.3 電感線圈式車輛檢測器
　　應選擇檢測靈敏度高，采用通道順序掃描技術的多通道型，具有自動靈敏度提升等功能的高可靠性產品。順序掃描技術能有效避免其帶載線圈之間的頻率串?dāng)_。在同一檢測截面同時使用多臺檢測器時，不同檢測器的相鄰線圈之間仍然會存在串?dāng)_，最好選擇具有時間同步器功能的檢測器，進一步有效消除線圈間串?dāng)_。根據高清相機觸發方式選則具有相應接口輸出的車輛檢測器型號，串口觸發方式應關心接口標準和數據通信協議，并口觸發方式須關心硬件接口形式及信號邏輯。

3  推薦方案

3.1 方案一（單向2車道，2路信號燈）
3.1.1路口前端信息采集所需設備及數量

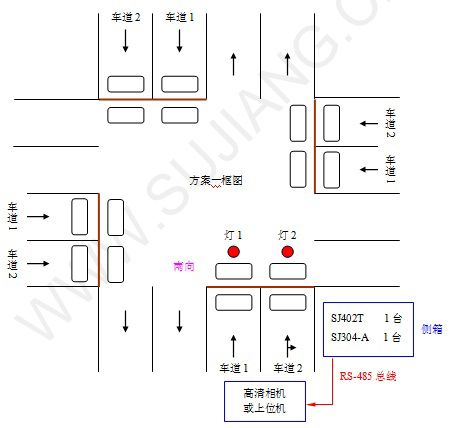

3.1.2路口形式示意框圖（以南向?yàn)槔?span style="display: none">

 注：
①車道1可為左轉車道，車道2可為直右車道；
②車輛檢測器：普通電警可選用A/D型，卡式電警可選用E型；
③信號燈檢測器：串口輸出采用RS-485總線方式，傳輸距離遠，抗干擾能力強。

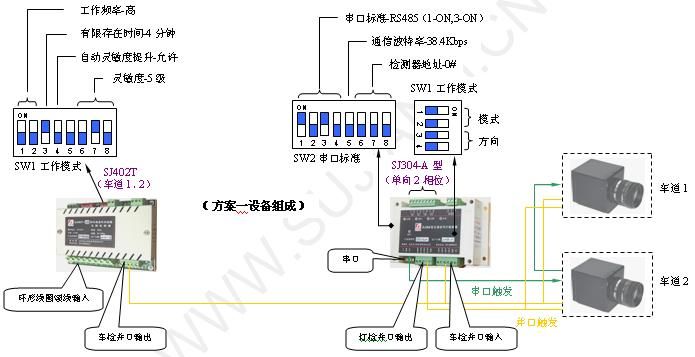

3.1.3設備組成與硬件連接及設置

注：SJ304-A型采集2路燈信號，最多帶載4路車檢輸入，串口或并口觸發。其它功能詳見產品用戶手冊。（虛線框內設備另配）

3.2 方案二（單向3車道，3路信號燈）
3.2.1路口前端信息采集所需設備及數量

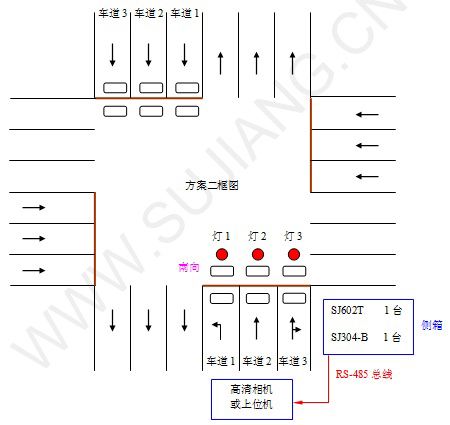

3.2.2路口形式示意框圖（以南向?yàn)槔?span style="display: none">

注：
①車道1為左轉車道，車道2可為直行車道，車道3可為直右車道；
②車輛檢測器：普通電警可選用A/D型，卡式電警可選用E型；
③信號燈檢測器：串口輸出采用RS-485總線方式，傳輸距離遠，抗干擾能力強。

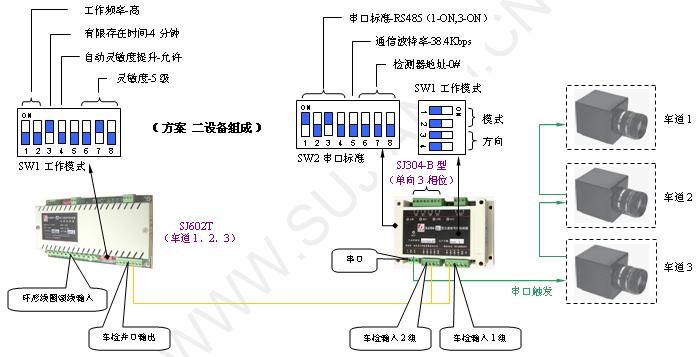

3.2.3設備組成與硬件連接及設置

注：SJ304-B型采集3路燈信號，最多帶載8路車檢輸入，串口觸發。其它功能詳見產品用戶手冊。（虛線框內設備另配）


3.3  方案三（單向4車道，3路信號燈）
3.3.1路口前端信息采集所需設備及數量

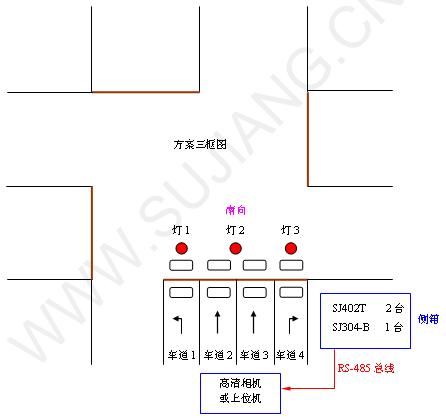

3.3.2路口形式示意框圖（以南向?yàn)槔?/p>

注：
①車道1為左轉車道，車道2、3可為直行車道，車道4為右轉車道；
②車輛檢測器：普通電警可選用A/D型，卡式電警可選用E型；
③信號燈檢測器：串口輸出采用RS-485總線方式，傳輸距離遠，抗干擾能力強。

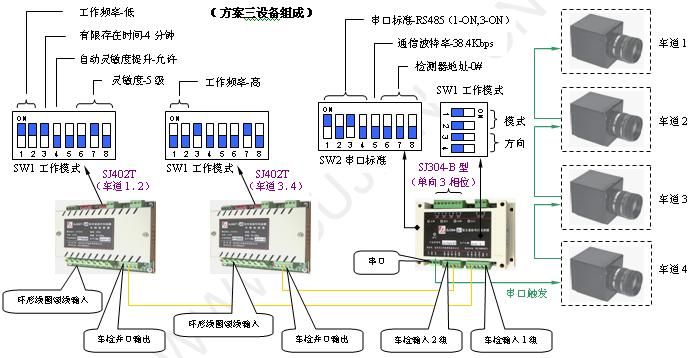

3.3.3設備組成與硬件連接及設置

注：SJ304-B型采集3路燈信號，最多帶載8路車檢輸入，串口觸發。其它功能詳見產品用戶手冊。（虛線框內設備另配）
